Mantenimiento de edificios profundización 2011-2012

MANTENIMIENTO DE EDIFICIOS - PROFUNDIZACION

2011-2012

   Como siempre iremos mostrando una serie de fotos pertenecientes a algunas prácticas que realizamos en este curso, siempre intentando de dar un mensaje general, aunque destacando que los contenidos son más extensos.

   Los participantes pertenecen al curso anterior, denominado mantenimiento de edificios iniciación, en el que conseguimos una destreza suficiente la cual nos da pie a la profundización y ampliación de los contenidos conseguidos en el nivel anterior.

Pasare a dividirlo por materias o técnicas.

ELECTRICIDAD

Resumiríamos diciendo que las prácticas realizadas comprende la realización  de circuitos eléctricos que encontramos en una vivienda y en cada uno de sus departamentos (cocina, aseos, dormitorio, salón, recepción, etc).

Por otro lado trabajamos todo lo relacionado con motores y cuadros de arranque de los mismos, haciendo uso de tensiones de 400v, ya que en el primer apartado, que denominaremos domestico, la tensión usada es de 230v.

Instalación eléctrica de salón

Partes de la práctica

* Cuadro de mando y protección:

    Interruptor de potencia (ICP)
    Diferencial
    2 Pequeños interruptores automáticos (PIA)
    1 Telerruptor

*  Alumbrado

    En esta ocasión utilizaremos halógenos de tensiones a 230v y 12 v mas luces incandescentes para los apartados de pasillo y terraza pertenecientes al PIA  C1 DE 10A

* Mecanismos según los circuitos

    Circuito simple en primer ambiente de salón
    Circuito conmutado con tres puntos de interrupción en segundo ambiente de salón.
    Circuito  simple para pasillo gobernado por el telerruptor.
    Circuito simple para terraza.

* Enchufes.

    Pertenecen al PIA C2 de 16 A.

Instalación eléctrica de cocina

Partes de la práctica

* Cuadro de mando y protección:

   Interruptor de potencia (ICP)
   Diferencial
   5 Pequeños interruptores automáticos (PIA)
   1 Telerruptor

* Alumbrado

   Utilizaremos Fluorescentes con todos sus componentes: Condenador, reactancia, cebador y 2 tubos

* Mecanismos según los circuitos

   Circuito simple de alumbrado perteneciente al C1

* Enchufes.

   Pertenecen al PIA C2 de 16 A. para usos varios.
   Pertenecen al PIA C3 de 25 A. para horno y vitro.
   Pertenecen al PIA C4 de 20 A. para lavadora, lavavajillas y termo.
   Pertenecen al PIA C5 de 16 A. para protección especial de cocina y baño.

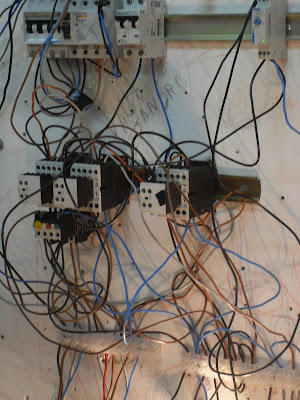

Motores. arranque estrella -triángulo

Partes de circuito de maniobra y fuerza

* Interruptor general automático (IGA) 3 lineas más neutro.
* Interruptor diferencial.  3 lineas más neutro.
* PIA.
* Temporizador.
* Contactores.
* Térmico.
* Regletas de conexión.

FONTANERIA

    Teniendo en cuenta que el buen fontanero no puede ceñirse a un solo tipo de tubería, esta practica nos sirvió, no solo para conocer como se trabajan cada una de ellas sino también la unión entre ellas aún siendo de características diferentes.

    Cuando procedemos a reparar una tubería tenemos que estar preparados para la instalación existente, independientemente del tubo que coloquemos posteriormente. Los casos más particulares los encontramos principalmente en las canalizaciones de plomo (material prohibido en las instalaciones actuales según normativa). La mayor parte lo encontramos en montajes de desagüe y aunque pasemos a PVC debemos de saber pasarlo el uno al otro. En el curso aprendimos a realizar esta tarea tanto el paso a PVC y cobre, al igual que si hubiéramos que repara un poro sobre el plomo.

Tubería de polibutileno realizando una transición a cobre.

Tubería de PP-r realizando una transición a Polibutileno

Montaje de calentador a gas y termo eléctrico realizando una transición de PP-r a  Multicapa, suministrando servicio a bañera

Detalle constructivo con multicapa para la instalación de termo eléctrico

Detalle de soldadura blanda a la izquierda y fuerte a la derecha

En esta practica unimos todos estos material con el simple objetivo de aprender sobre ellos. Dimos servicio para el suministro de agua sanitaria, agua caliente sanitaria (ACS) y gas para el calentar.

CERRAJERIA

    Estuvimos aprendiendo un poco sobre este mundo tan interesante. Quien no le sucedió o supo de alguien le paso que la puerta se le cerro con las llaves dentro o que la cerradura se le estropeo y no podía abrir. Bueno pues echamos un ratito en intentar burlar estos impedimentos

Muestra de diferentes tipos de bombines



Demostración de rebentar un bombin




    También las cerraduras ocupan un gran lugar dado la cantidad de modelos que podemos encontrar en el mercado.

Al igual que aprendimos la apertura de puerta, no se dejo de hablar de la instalación de los objetos antes indicados.

CALEFACCION

    Estudio  de cálculo de instalaciones de calefacción, ya que aquel procedimiento de un elemento por metro cuadrado sabemos que funciona pero que necesidad tenemos de calentar más cantidad de agua para calefactar. A mayor número de elementos, mayor cantidad de agua. También la elección de los diámetros de tubo a poner en la instalación tiene su importancia para el buen funcionamiento de los radiadores. La orientación y la ubicación de la vivienda más los  materiales de los que están compuestos nuestros cerramientos también marca diferencias. Todo esto nos reafirma de la importancia  de calcular de forma precisa para el buen funcionamiento.

    En el proceso de instalación seguimos tres criterio:

    * Montaje de canalización bitubular vista, sin dejar de explicar la monotubular.

    * Montaje de instalación empotrada.

    * Adaptación de nuevos radiadores remplazando los antiguos.

    La tubería elegida para esta instalación fue cobre, utilizando la soldadura blanda para las uniones.

detalle de instalación bitubular

Soldadura blanda

Panel de chapa con instalación empotrada

Detalle de detentor en Panel de chapa

Radiador de aluminio montado

SOLDADURA

    Tema muy relacionado con la cerrajería. Se marca la diferencia pues aunque un cerrajero pueda realizar tareas de soldadura en sus trabajos diarios, el soldador no tiene relación con las tareas de cerrajería.

    En todo momento nuestro objetivo es aprender a soldar tubería por medio de la soldadura de arco, lo que se aprenda en este proceso me serviría para la realización de cualquier unión de hierro en otras necesidades que se me presenten.

    El proceso de aprendizaje se inicia en el curso anterior. En este curso le damos importancia a la posición de la soldadura, ya que no siempre se encontrarán en la mejor situación para poder realizarlas.

    También continuamos con el proceso de corte de piezas  y repaso de las soldaduras por medio de la amoladora.

Banco de trabajo

Proceso de repaso de la soldadura realizada

Soldadura de arco

Proceso de corte

PRACTICA FINAL DE CURSO

El proceso a seguir fue:

* Replanteo de la zona de actuación por medio de niveles, reglas, plomadas o goma de agua

* Montaje de montantes y canales para la instalación de las placas de yeso laminado.

* Montaje de tuberías de Pex para agua sanitaria y PVC para desagüe.

* Colocación de placas de yeso laminado.

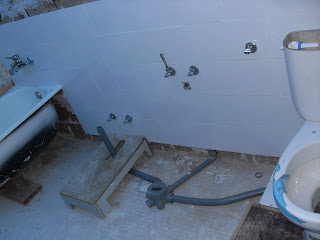

* Finalización de la instalación de desagüe que queda fuera de los paneles. Principalmente el montaje de bote sifónico y sus acometidas.

* Comprobación de las instalaciones.

* Comienzo de alicado de paredes.

*Montaje de solado con placas de gres.

* Montaje de aparatos sanitarios.

Montaje de estructura para tabique

Colocación de placas

Instalación de fontanería

Replanteo de alicatado

Alicatado de paredes

Solado

Aplicación de lechada

Agradecimiento especial para Guillermo, Jose Luis y Juan por estas fotos tan guapas.

Recordaros que las matriculaciones comienzan en el mes de septiembre, no dejeis de ver la información que distribuye el ayntamiento para el curso 2012 - 2013.



Mantenimiento iniciación 2011-2012

Sede Imepe- Escuela taller

Mantenimiento de edificios - Iniciación

Curso 2011 - 2012

    Como siempre colocaremos una fotos y posteriormente pasaremos a explicarlas. Las imagenes que se ven a continuación pertenecen a los dos cursos denominados "Mantenimiento de edificios- Iniciación I y II". Los primeros meses del curso lo dedicamos a conseguir la destreza suficiente para luego poder enfrentarnos a esas práctica finales que nos acercarán lo máximo posible a la realidad. Como suelo decir, es en esa parcela, la de la realidad , donde nos encontramos los verdaderos problemas en la ejecución y resolución de las tareas que podremos realizar dentro del campo de las instalaciones tanto domesticas, como en el mundo laboral.

   Los cursos de Iniciación están pensados para toda aquella persona que necesita mejorar en trabajos relacionados con las doctrinas de fontanería, electricidad, soldadura y albañilería. Debemos de aclarar que los cursos I y II son dos cursos iguales, que varía en las explicación en diferentes momentos de las doctrinas que engloba .

Electricidad



Instalación correspondiente a dos bases de enchufes. Ya creo que tenéis claro el temario perteneciente a esta técnica. Lo hemos ido explicando en las paginas anteriores. Del mismo modo lo haremos con las diferentes técnicas del curso

    Quiero destacar la importancia de la herramientas de medición y comprobación que utilizamos en el campo eléctrico. En esta imagen observamos un polímetro que nos dará información relacionada con voltios, amperios y ohmios. No olvidamos la importancia de los busca polos y las pinzas amperimetricas.

Fontanería

    Realización de pieza en hierro galvanizado, dando importancia, no al uso de este tipo de tubería, si no al trabajo que podremos hacer sobre ellas. Como podéis imaginar nadie monta en la actualidad una instalación domestica con este material, existen en el mercado otros tipos de tuberías mejores y más sencillas de trabajar. Ocupo un tiempo en el que sí se montaban, aunque es lo que había.

   Nos enseñará la importancia de las reparaciones en ellas, desde realización de roscas y sellado de las mismas con los diferentes tipos de selladores, como la colocación de elementos pertenecientes a los circuitos de fontanería, ya sea llaves de paso, grifería o contadores de agua.

    El cobre. Un gran elemento en la construcción e instalación de circuitos, siendo a mi juicio uno de los mejores, solo que los costes lo han desplazado a lugares inferiores. He de decir que la amplia gama de tuberías plásticas que se encuentran en el mercado lo único que hace que aventaje a este es su fácil instalación y sobre todo el beneficio que muchas empresas experimentan al conseguir bajar los costes de la mano de obra en su montaje.

  Si es cierto que en zonas de costa marítimas, su funcionamiento es peor debido al tipo de agua que circula por el ocasionando obstrucciones en su interior. En ese caso si veo la eficacia de las tuberías plásticas, al ser más satinadas las incrustaciones en su interior no se producen, por lo tanto no tenemos atascos en las tuberías de agua sanitaria.

   En cobre aprendimos a curvar, soldadura fuerte y blanda, desmontaje de piezas ya montadas, cierres intermedios de instalaciones y realización de tes sobre un tubo.

En las imagenes veis la realización de curvado y  resaltes.

    El PVC es el mejor tubo de evacuación de aguas fecales, residuales y pluviales dentro de una edificación. En la imagen se observa un injerto en una tubería de 110 mm para poder enlazar otro de 40 o 50 mm, más la realización de boquillas hembras

    Sobre este material aprendimos a curvar, hacer enlaces hembras, sacar piezas, uniones de tubo-tubo o tubo-pieza y cierres intermedios.

Soldadura

    En esta materia nos adentramos para poder conseguir una buena iniciación para la cual nos aportó el placer de poder unir hierro. La mayor parte de la veces abandonamos por las  frustraciones que nos producen el que continuamente se nos pegue el electrodo, tomando la decisión de que esto no es para mi. Todo esto lo podremos solucionar con una buena información previa, la cual nos ayudará a saber que me esta sucediendo en cada momento.

    Este que escribe se reconoce un gran autodidacta en todas las materias que me producen curiosidad, pero no dejo de afirmar que toda la información recibida por parte de los profesionales me ha servido de mucha ayuda sobre todo para observar esos datos en los momentos en los que se están produciendo. Esto de la soldadura es como una carrera en la que la escoria quiere  coger al aporte y si lo hace ganará una mala soldadura. A esas cosas y  otras como estas me refiero.

    Sobre las fotos observamos el material de trabajo del que disponemos y con el que realizamos soldadura en plano, realizando cordones cortados que nos dio la destreza de poder conseguir el arco adecuado para realizar un buen trabajo, sin necesidad de que el maldito electrodo se este pegando continuamente. Terminamos realizando unión de piezas en plano y en posición de tes.

    No olvidemos las protecciones necesaria para la realización de soldaduras, desde seguridad en Epis para las manos el cuerpo y la vista. Muy importante.

Practica final

Los dos grupos rebajaron en conjunto para la realización del tabique Y luego cada uno quedarse con una de las dos cabinas que elaboramos.



Plano de cotas



Plano de instalaciones de fontanería

Plano de instalaciones de electricidad

Plano de alzado

Albañilería

Elegimos el rasillón de 40x20x4 para la elaboración del tabique y el yeso retardado como material sellador. El proceso siguió los pasos siguientes:

* Replanteo del tabique haciendo uso de la tintona o la bota de marcar

*Colocación de reglas o miras.

* Poner cuerda de atirantar.

* Colocación de ladrillos

*Enlucido de yeso

*Alicatado de paredes

Colocación de miras

Arranque de tabique

Detalle constructivo de tabique

Trabajos de enlucido de yeso

Terminación con yeso blanco

Replanteo para alicatar

Detalle de alicatado

Fontanería

Usamos el cobre para tuberías de agua sanitaria y PVC para aguas de desagüe y procedimos de la siguiente manera.

*Realización de rozas.

*Acometida del agua sanitaria a la red general.

*Colocación de llave de paso.

*Replanteo  de los tubos de cobre y posterior soldadura. En este caso realizamos una soldadura blanda.

*Comprobación de la estanqueidad de la instalación.

*Replanteo y ejecución de la instalación de desagüe.

*Alicatamos.

*Colocación de llaves de escuadras y grifería en punto de bañera.

*Colocación de aparatos sanitarios.

Montaje de llaves y  aparatos

Detalle de inodoro

Electricidad

Realizamos la instalacion necesaria para 3 puntos de luz y 2 tomas de enchufe. Consta de la siguientes partes:

*Montaje de  cuadro de mando y protección con 1 ICP ( 25 A), 1 diferencial (25 A) y 2 Pias, uno para el circuito de alumbrado ( C1-10 A) y otro para el circuito de aseos (C5-16 A).

* Conmutado con tres puntos de interrupción para la luminaria del pasillo correspondiente al circuito de 10 A.

* Una toma de enchufe de 16 A en cada uno de los baños, en total dos.

* Punto de interrupción para la luminaria del baño. En total dos, una para cada baño

Procedimos de la siguiente manera:

* Elaboración de rozas.

* Colocación y sellado con yeso de los tubos corrugados

* Colocación  de las cajas de mecanismo y derivación.

*Enlucido de paredes.

*Paso de guia pasa cables.

*Colocación de cuadro de automáticos.

*Montaje de mecanismos.

*Comprobación y medición de tensiones

No puedo dejar de recordar que las fotos presentadas en este capitulo fueron obra de Carlos.

Gracias por tu dedicación
