Sede Escuela taller-Imepe
Fontanería
 |
| Plano de cotas e instalación de fontanería |
 |
| Sección |
 |
| Alzado |

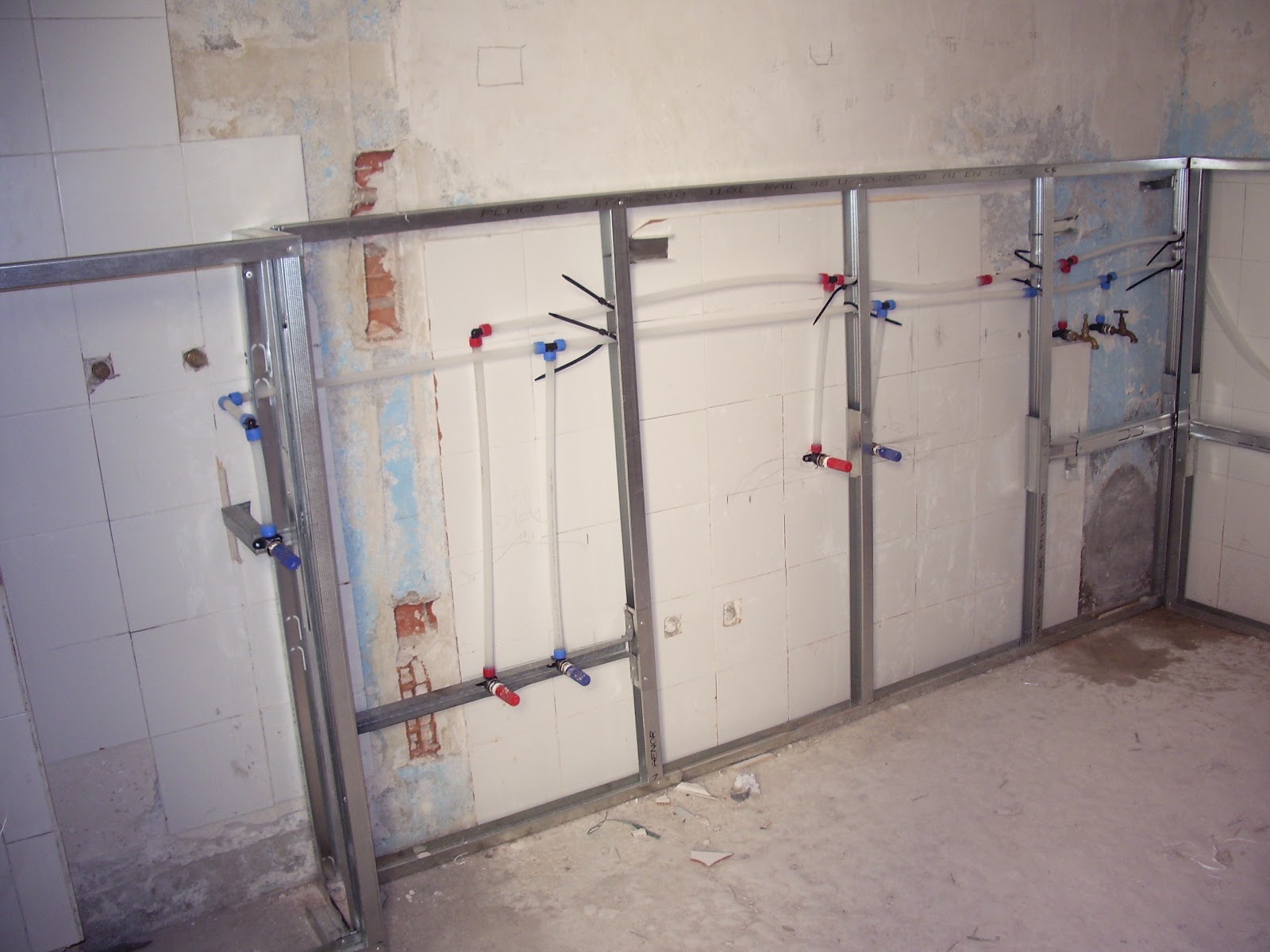

Se realiza el montaje, el cual partiendo de un colector elaborado en cobre hacemos un injerto para el uno de tubo de Pb (Polibutileno). Tubo de fácil instalación, consistente en unas cuchillas que nos aseguran el enganche de la tubería y juntas tóricas que resuelven el asunto del cierre estanco.
Detalle constructivo elaborado en tubo de PVC (policloruro de vinilo). Montaje, como todos sabemos, realizado por por medio de un pegamento especial para dichas tuberías, tanto en presión, como desagüe.
En este detalle encontramos un tramo que nos recogía aguas residuales de inodoro salida trasera y encuentro de bote sinfónico pertenecientes a lavabo, bidé y bañera.
Proceso de instalación de aparatos en instalación realizada con cobre para agua sanitaria y PVC para desagües.
Los tramos de agua sanitaria se realizaron después de la comprobación de la instalación descrita anteriormente en otros tipos de tubería para conocer y aprender su montaje.
* PP-r (polipropileno random). Unión por termocalentamiento
* Pex (polietileno reticulado). Unión por expansión y anillo de cierre
* Multicapa (Pe-Al-Pe). mexcla de polietileno y aluminio colocados en el orden representado anteriormente. Realizamos la unión por medio de piezas selladas a compresión.
Mantenimiento de edificios (Iniciación)
Mantenimiento de edificios (Iniciación)
 |
| Plano de cotas |
 |
| Instalación de fontanería |
 |
| Instalación de electricidad |
Elaboración de tabique con rasillón de 40 x 20, en el que se realiza rozas para las instalaciones, tanto de fontanería, como de electricidad. El aglomerante que usamos en la fabricación del tabique es yeso controlado. Una vez acabadas las dos instalaciones se procede a alicatar por la parte del montaje de fontanería y enlucido de yeso, por la canalización eléctrica.
Tanto la elaboración de tabique, alicatado y enlucido se requiere del proceso de replanteo y colocación de miras y referencias.
Instalación fontanería: Montaje de tubería de cobre (agua sanitaria) y PVC (desagües), más montaje de llaves y aparatos (bañera, lavabo, bidé e inodoro)
Instalación eléctrica: Montaje de tubo corrugado y canalización de hilo de cobre, más montaje de mecanismos (interruptores conmutados, cruce y enchufes)
Detalle de inodoro instalado, con resalte de mecanismos de llenado y vaciado, enganche a llave de escuadra más alicatado
Detalle constructivo de instalación eléctrica en la que observamos la canalización para cableado, colocación de caja de derivación, caja de mecanismo y mecanismo conmutado.
Una de apuntes....
Más vale una imagen que mil palabras
Desmontaje de pantalla fluorescente.
¿como va esto por dentro?, es una manera de aprender. Espero que no me sobren piezas

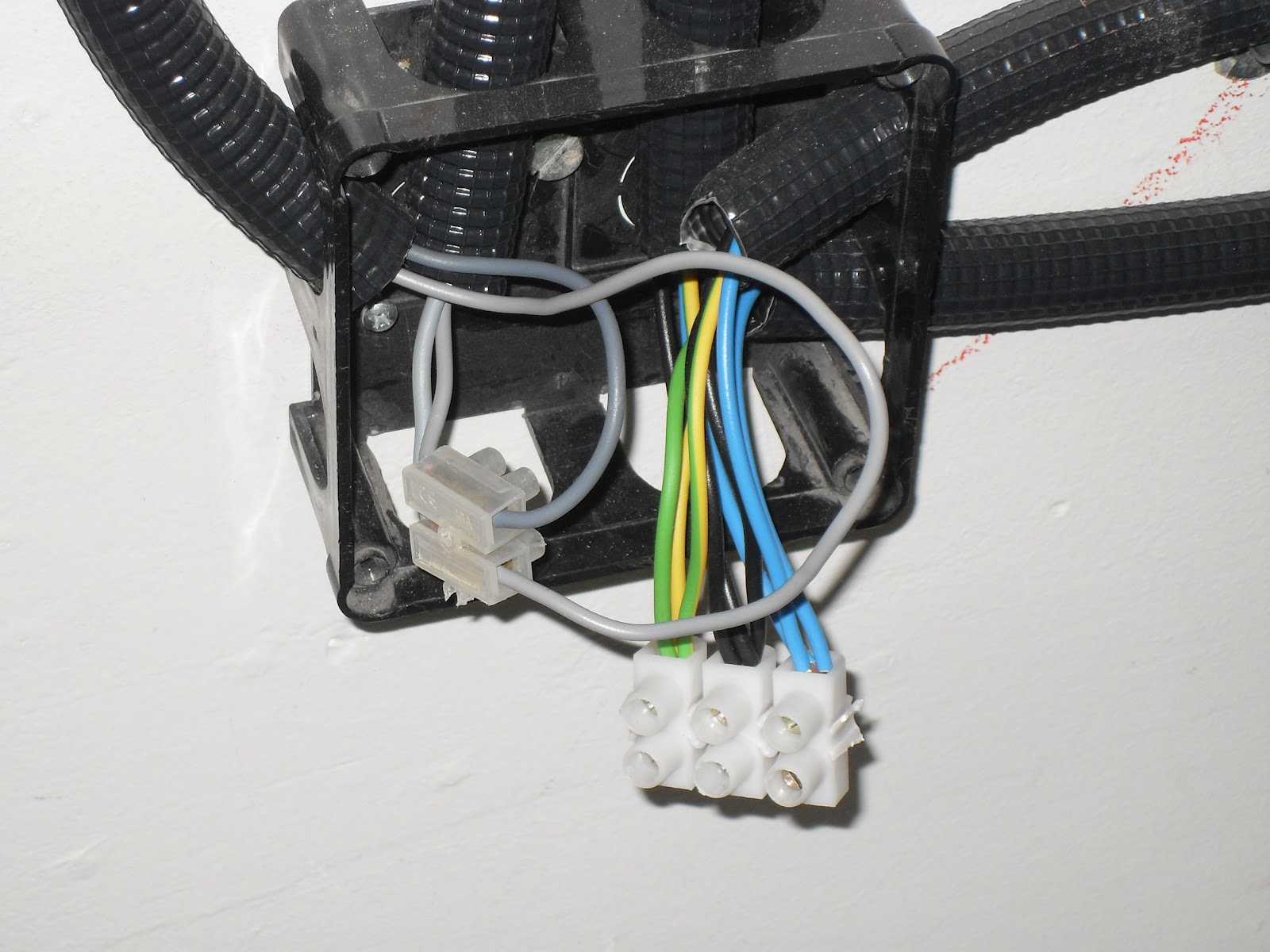

Detalle de caja de derivación montada sobre los paneles de madera
Mantenimiento de edificios (Profundización)
 |
| Plano de cotas |
 | |
|
* Explicación y demostración en colocación de cinta tapa-juntas, tanto en la unión de planchas de yeso laminado, como encuentros de retanqueos (esquinas) tanto abiertos, como cerrados.
*Realización de una rotura en la plancha de yeso para su posterior reparación.
*Alicatado de los tramos correspondientes a los aparatos sanitarios, con el uso de cemento cola
* Realización de instalación eléctrica. Punto de luz y enchufe.
* Instalación de fontanería, haciendo uso de tubo Pe-x para agua sanitaria y PVC para agua de desagüe.
* Montaje de aparatos sanitarios: Bañera, bidé, lavabo e inodoro.
Práctica eléctrica realizada sobre sobre tablero. En ella realizamos un montaje para la zona salón, encontrando de varias partes:
* Instalación de alumbrado
- Doble interruptor que nos alumbra entrada y conmuta la zona central.
- Doble interruptor que nos conmuta la zona central del salón y pulsador controlado por medio de un telerruptor para alumbrado de pasillo.
* Resistencias: Prácticamos con halógenos de tensiones a 12 v y 230 v.
* Enchufes: Varios, según nos marca la normativa.
El ejemplo anterior forma parte de las diferentes práctica que se realizaron hasta la culminación de todos los departamentos que nos encontramos en una vivienda (aseos, cocina, dormitorios, pasillos, terrazas. etc).
La parte correspondiente a motores consta de varias partes
- Teoría.
- Instalaciones simples.
- Arranque de motores en estrella y triangulo.
- Cambio de sentido en el giro del motor.
- Arranque estrella - triángulo.
